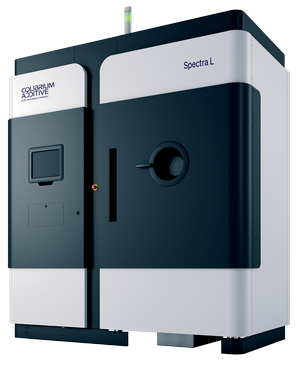

Arcam EBM Spectra L

výrobce: Arcam
kat. číslo: Spectra L

Odvětví
  Letecká výroba
  Vysokoteplotní aplikace


Materiály produkční
  Arcam EBM Ti6Al4V Grade 5
  Arcam EBM Ti6Al4V Grade 23

Koncepce



Stroj má stavební komoru kruhového půdorysu o průměru 350 mm a umožňuje stavět díly do výšky 430 mm. Tvoří jej vždy ovládací část vlevo a výrobní část napravo. Spectra L je určen především pro leteckou výrobu, vysokoteplotní aplikace a zpracování materiálů náchylných k praskání.



Stroj vytváří díly postupným vrstvením a natavováním prášku. K natavení používá elektronový paprsek. Výrobní proces probíhá ve vakuu za vysokých teplot, překračujících 1000 °C. Princip funkce a polohování paprsku je obdobný jako u starších obrazovek s katodovou trubicí, kde soustava cívek ostří a vychyluje elektronový paprsek.


Vysoká rychlost pohybu svazku, která není limitována pohybem mechanických částí, umožňuje udržovat až 70 tavných bodů současně. Tato funkce se nazývá MultiBeam™.
Vysoká teplota redukuje pnutí dílů při stavbě. V případě titanu tak není potřeba následné tepelné zpracování. Navíc se výrazně snižuje nutnost díly podepírat.



Kromě dílů dochází při stavbě také k předehřevu okolního prášku. Prášek tím vytvoří kolem dílů slepenec, který lépe odvádí teplo a díly podepírá. Navíc je možné díly bez podpěr stohovat na sebe. Slepenec se po stavbě rozruší v otryskávací stanici pomocí volného prášku, a tím se hotové díly uvolní.



Materiály vyrábí firma AP&C metodou plazmové atomizace. Zrnitost je vyšší než u laserových technologií, proto nehrozí u reaktivních materiálů spontánní vznícení. Výroba hrubší frakce má vyšší výtěžnost, proto je práškový materiál pro EBM také levnější.



Systémy pro sledování kvality:

  • LayerQam
    • detekce a záznam chyb pomocí obrazového snímače
    • možnost tvorby chybového protokolu pro potřeby certifikace výrobního procesu
  • xQam
    • snímač sledující úroveň rentgenového záření v komoře
    • používá se pro automatickou kalibraci svazku
    • v budoucnu může být vyvinuta i funkce elektronového mikroskopu

K přípravě dat slouží CAM software Materialise Magics s možností rozšíření o další moduly.



Systém tvoří stroj s příslušenstvím, které zahrnuje:

  • Stanici pro vyjmutí dílů – otryskání slepence s integrovanou prosévačkou
  • 2 vysavače – pro špinavý a čistý prášek
  • Chladič – samostatný nebo společný
  • Zdviž pro stavební komoru a práškové kontejnery

Provozovatel dále zajišťuje:

  • Stlačený vzduch
  • Helium pro stavební proces a chladnutí – 2-4 lahve ročně
  • Hygienicky čistý pracovní stůl a nářadí
  • Hasicí přístroj třídy D
