Obráběcí centrum nejen s nadčasovým designem

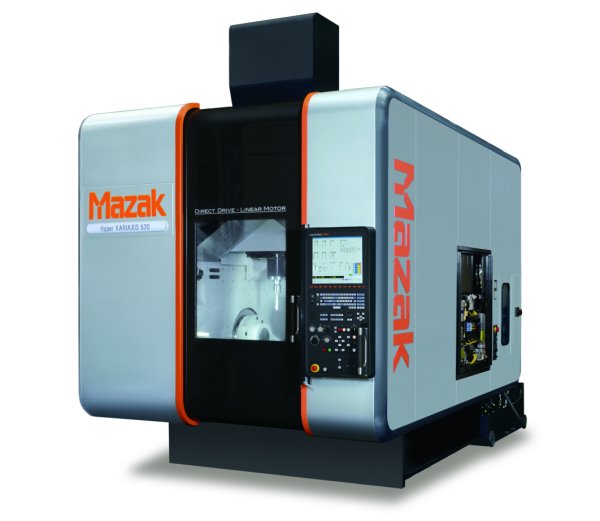

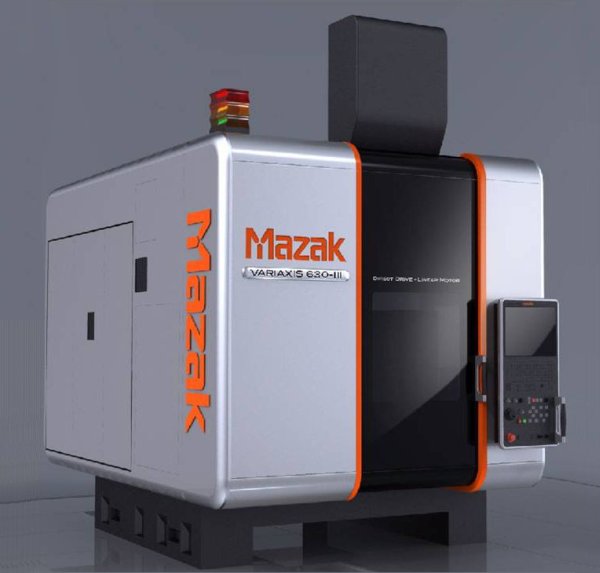

MazakObráběcí centrum Mazak Hyper Variaxis 630 vzbudilo svým designem na EMO 2009 značnou pozornost. První tiskové informace se také spíše zabývaly nadčasovostí vnějšího vzhledu stroje než jeho skutečnými vlastnostmi a parametry.

S menším časovým odstupem od EMO 2009 a po zažití působivého vjemu, je nyní vhodná doba nahlédnout pod nekonformní zakrytování a všimnout si i úctyhodných  parametrů stroje Mazak Hyper Variaxis 630.

Koncepce obráběcího centra
Nový typ svislého pětiosého obráběcího centra, který Hyper Variaxis 630 představuje, je solitérem stojícím na samém vrcholku řady známých pětiosých center od Mazaku. Ty začínají u nejmenšího provedení s označením Variaxis 500II s kolébkovým mechanizmem a stolem o Ø500 mm nebo paletou 400x400 mm a končí u Variaxisu 730II s kuželem vřetena ISO 50 a stolem o Ø630 mm. Součástí této řady je i standardní Variaxis 630II s kuželem ISO 40 a 12.000 otáčkami za minutu na vřetenu a Variaxis 630II T s prstencovým motorem na ose C umožňujícím roztočení stolu až na 1.100 otáček pro soustružení. K soustružení bylo přepracováno i provedení vřetene, jehož pohon zajišťuje jak indexování nástroje, tak i plynulou změnu otáček až do 18.000 za minutu.

Pohony os a vřetena

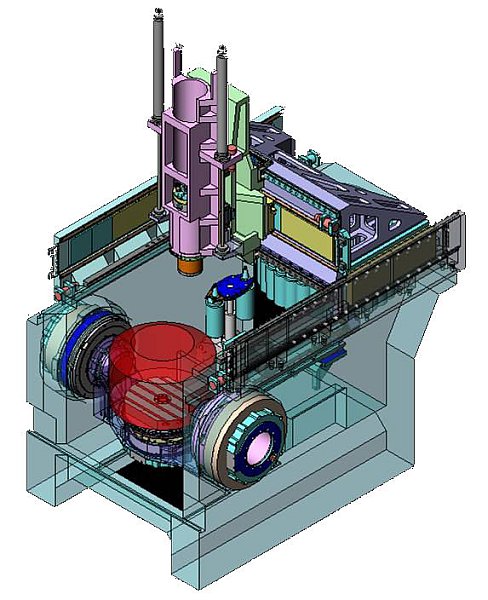

Jakkoliv nový Hyper Variaxis vychází z původní koncepce Variaxis, tj. velmi tuhého portálového uspořádání s optimálně umístěným vedením přímých os (X, Y, Z),  je jeho nadřazenost nad všemi dosavadními pětiosými centry Mazaku daná především lineárními pohony na všech přímých osách a prstencovými motory na obou rotačních osách (na A ose dva spřažené). Lineární motory umožňují volbu posuvů až do 80 m/min ve všech osách pohybujících se na válečkových lineárních vedeních. Nutno dodat, že rám stroje je konstruován tak, aby nevznikaly žádné převisy skupiny vřeteníku přes vedení v osách X ani Y, jak tomu v některých případech u pětiosých strojů kolébkového typu bývá. Kombinace těchto parametrů dává záruku vysoké přesnosti práce stroje Hyper Variaxis v dlouhodobém horizontu.

Vřeteno je poháněno motorem umístěným v ose vřetena o výkonu 35 kW a kroutícím momentu 168 N·m. Standardem jsou otáčky 18.000 za minutu, jako opce je nabízeno 30.000 ot/min. Na výběr je zakončení vřetena kuželem ISO 40 nebo HSK 63A respektive Big Plus 40. Zakončení vřetena je konstruováno tak, aby minimalizovalo možnosti kolize s výklopným stolem a umožňovalo pracovat s krátkými a tuhými držáky nástrojů.

Ergonomie a ekologie
Vysoká ergonomičnost konstrukce je patrná z následujících parametrů:

• přístup obsluhy až do vzdálenosti 500 mm od středu stolu;

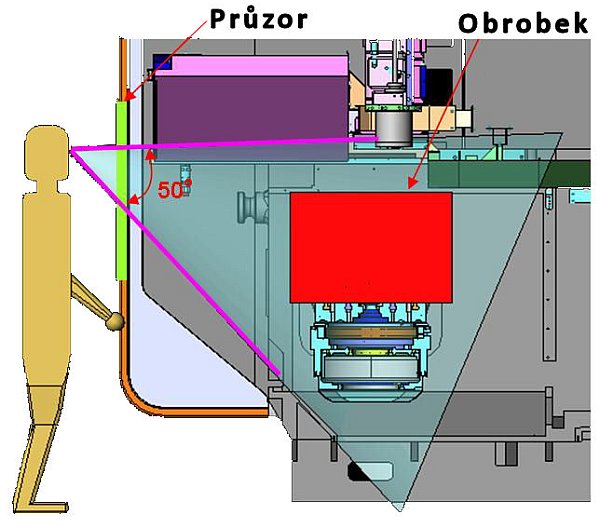

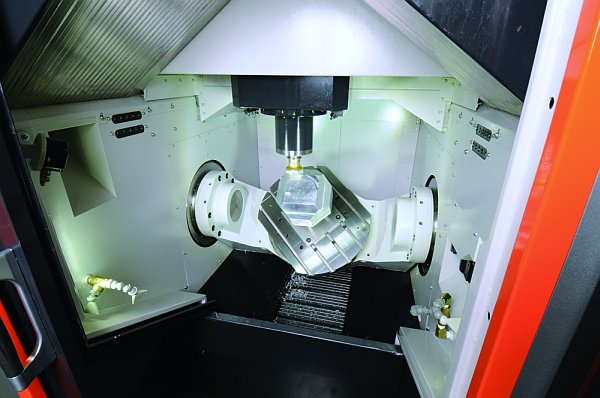

• šířka předních dveří 845 mm s velkým průzorovým oknem do pracovního prostoru;
• výklopný a výškově stavitelný ovládací panel.

Stroj je vybaven úspornými LED světly, ztrátové olejové mazání je nahrazeno šetrným mazáním vazelínou a všechny pomocné mechanizmy se samy přepínají do pohotovostního úsporného režimu, pokud nejsou delší dobu aktivovány jejich ovládací prvky.

Předvedení stroje
Svými parametry i vlastnostmi překonává nový Hyper Variaxis dosavadní pětitiosá centra a stává se významným stupněm k realizaci stroje budoucnosti, jehož vize byla společností Yamazaki Mazak Corporation přestavena před více než deseti roky. Technická veřejnost se s tímto výjimečným strojem bude moci seznámit ve dnech 21. a 22. dubna 2010 v předváděcím s školícím středisku Misan s.r.o., v Lysé nad Labem u příležitosti odborného semináře.
