Integrex j-200 - víceprofesní obráběcí centrum

MazakVe složitých dobách je každý investor nucen dvojnásob přemýšlet, propočítávat a nakonec rozhodovat o efektivnosti a návratnosti investice do nového výrobního zařízení. Na jedné straně stojí cíl zvýšit produktivitu výroby a minimalizovat rozpracovanost, na straně druhé jsou obavy o zvládnutí nové progresivní technologie po stránce technické i ekonomické.

Do tohoto segmentu zákazníků umístila japonská firma Yamazaki Mazak, novou produktovou řadu víceprofesních obráběcích center pod označení Integrex-j.


Integrex j-200

Rokem 1983 je datováno první uvedení víceprofesního soustružnického centra se značkou Mazak. Jednalo se o stroj se soustružnickým ložem ovšem se schopností výkonného frézování a zásobníkem nástrojů podobného typu, jako jsou běžné u obráběcích center. Od té doby uplynula řada let, během nichž firma Yamazaki Mazak investovala enormní úsilí do vývoje a rozvoje víceprofesních center ve víře, že přinese zákazníkům vskutku revoluční výrobní prostředek umožňující dosáhnout do té doby nevídané produktivity výroby celé škály obrobků. Správnost této cesty potvrzuje: 25 let po uvedení prvního víceprofesního centra na trh byl dodán deseti-tisící stroj zákazníkovi, v současnosti zahrnuje výrobní portfolio Mazak šest produktových řad víceprofesních strojů s 38 typo-rozměry.


Naklápěcí vřeteno stroje j-200

Současná generace strojů Integrex modelové řady 100, 200, 300 a 400 je již čtvrtým vývojovým stupněm, který disponuje, zejména díky nasazení nejmodernějšího řídicího systému Mazatrol Matrix a navazujících servopohonů, širokými technologickými možnostmi značně přesahujícími běžný standard víceprofesních obráběcích strojů – tedy schopnost plnohodnotného soustružení i frézování na jedno založení polotovaru. Integrex IV. generace je připraven obrábět v pěti souvisle řízených osách, celkový počet řízených os dosahuje až devíti, lze provádět trochoidní soustružení, obrábět ozubení odvalem, souvisle obrábět na dvou vřetenech dvěma různými nástroji a mnoho dalších funkcí. Jedná se tedy o sofistikované funkce, které dokáže efektivně  využít omezený okruh uživatelů disponujících nejen vhodným výrobním programem, ale i potřebným technickým zázemím zejména ve fázi přípravy výroby (technologie) a ve fázi realizace výroby (obsluha strojů).

Stroje nové modelové řady Integrex-j jsou na rozdíl od Integrex IV vstupní branou do světa víceprofesních center. Jejich cílem je výrazně zefektivnit a zpružnit výrobu součástí, které jsou běžně obráběny nejprve soustružením na dvouosém CNC soustruhu a posléze dokončeny na svislém či vodorovném obráběcím centru nebo obráběny na jedno založení polotovaru na CNC soustruhu s poháněnými nástroji, ovšem výrazně neefektivně díky značnému podílu frézovacích operací či osových operací pod obecným úhlem.

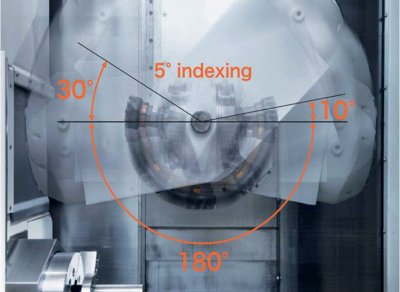

Integrex j-200 je vybaven jedním obrobkovým vřetenem a jedním nástrojovým vřetenem schopným nést jak soustružnické nástroje, tak frézovací nástroje s otáčkami do 12000 otáček/min. Nástrojové vřeteno je umístěno na rotační ose B disponující rozsahem pohybu 220° a schopností polohování po 5°, respektive po 1° jako opce. Díky pravoúhlému uspořádání lineárních os (osa Z na loži nesoucí svislý stojan pohyblivý v ose Y, vřeteno pohyb v ose X) má stroj velmi příznivou konfiguraci pracovního prostoru nejen z hlediska velikosti rozjezdů, ale i minimalizací potenciálních kolizí. Řídicí systém reflektuje možnosti stroje a umožňuje i méně zkušenému obsluhujícímu či programátorovi velice rychlou a efektivní orientaci.

Ing. Ondřej Svoboda, PhD.
Publikováno v měsíčníku Technik 9/2010
