Nová obráběcí centra z Japonska

MazakSpolečnost Yamazaki Mazak má jen v Japonsku čtyři výrobní závody, všechny soustředěné v okolí města Nagoja. Jedním z nich je závod Seiko, specializovaný na vývoj a výrobu svislých obráběcích center.

Portálová centra řady FJV ze závodu Seiko se stala světově uznávaným pojmem a jsou v inovacích, nejrůznějších provedeních a velikostech vyráběna dodnes. Souběžně jsou vyráběna i další svislá centra s křížovým stolem (typ VCN) či pojezdným stojanem (typ VTC), dále velká centra s délkou stolu až do 10 m v portálovém provedení Mazak Versatech a také jejich kombinace pod označením Mazatech a Mazak Vortex.

Mazak Variaxis
Soustředěním výroby všech strojů typu Nexus (včetně soustružnických) do nově vybudovaného závodu Yamazaki Mazak Minokano II a využitím výrobních kapacit v Americe a Evropě se vývojové kapacity Seiko mohly více soustředit na další vývoj nových pětiosých a multifunkčních svislých center Mazak. Ke strojům s výkyvným vřetenem typů Vortex 5X a portálovému typu Versatech 5X přibyly postupem času i nové typy s kolébkovým stolem typu Mazak Variaxis. V roce 2007 byl na Evropské výstavě obráběcích strojů EMO představen stroj Variaxis 630 T s přímými pohony na rotačních osách a schopností provádět jak frézovací, tak soustružnické operace.

Modulární konstrukce
Jako první výsledek činnosti průmyslového návrháře Kena Okuyami u společnosti Mazak byl pak v roce 2009 představen stroj Hyper Variaxis 630 s lineárními motory na přímých osách a výrazně nadčasovým designem. Na konci loňského roku přibyl i nový Mazak Variaxis 500-5X III, charakterizovaný kromě již zmíněného designu i výrazně modulární konstrukcí. Stroj může být dle přání zákazníka dodán v několika provedeních, a to jak z hlediska víceprofesních parametrů (provádění soustružnických operací), tak i úrovně přesnosti a dynamiky pohybů (rotační převody s valivými elementy nebo prstencový motor na C ose).


Kompletní seznam parametrů Variaxis 500-5X III

Všem provedením je však společná nová konstrukce vřeteníku umožňující výrazné zmenšení vzdálenosti mezi osou vřetena a vzdáleností od plochy stolu v jeho vodorovné poloze, které spolu s prodloužením pojezdu osy Z redukuje potřebu používání delších nástrojů pro operace v blízkosti osy stolu. Konstrukčních změn doznalo i provedení základního lože stroje. Přímým důsledkem je prodloužení zdvihu v ose Y umožňující výrazný přejezd přes osu rotačního upínacího stolu (400 mm dopředu, 510 mm dozadu), což přináší zvýšení tuhosti a přesnosti zejména při obrábění v krajních partiích pracovního prostoru.

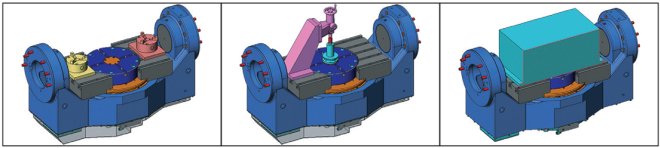

Provedení stolu s rozšířenou upínací plochou

Ergonomický design
Ergonomický design krytování stroje umožňuje jednak nadstandardní výhled do pracovního prostoru při obrábění, jednak pohodlný přístup až ke stolu po otevření dveří a následnou snadnou manipulaci na stole. Volba stolu s T drážkami rozšířenými i mimo vlastní rotační desku pak umožňuje variabilní využití nabízené plochy včetně použití koníku pro obrábění hřídelových součástí či upnutí rozměrných polotovarů při eliminaci využití páté osy.

Vysoká přesnost
Tuhá konstrukce lože (bez vyložení), nová lineární vedení s válečkovými elementy a zejména nové provedení rotačních os zaručují dlouhodobé udržení vysoké přesnosti práce. Nová generace stroje Variaxis 500-5X III je důkazem neustálého vývoje číslicově řízených obráběcích strojů zací leného na zvyšování technických parametrů při současném zlepšování uživatelského komfortu.

Ondřej Svoboda
