výrobce: Mazak
kat. číslo: HyperVRX630

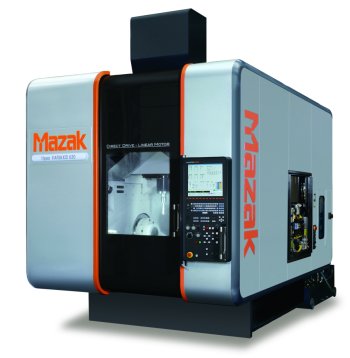

vysokorychlostní 5-osé svislé obráběcí centrum s lineárními motory na osách X, Y, Z a prstencovými motory na osách A a C

Toto nejnovější 5-osé svislé obráběcí centrum od firmy Yamazaki MAZAK je určeno pro kompletní obrábění malých a středních obrobků. Jeho unikátní design navrhl světoznámý průmyslový designer Ken Okuyama.

Stroj je schopen obrábět obrobky až do velikosti Ø730 x 500 mm a hmotnosti 500 kg.

Mnoho složitějších obrobků (např. 5-stranné obrábění) vyžaduje zpravidla více upnutí. Při tradičním způsobu je nutné takový obrobek po dokončení obrábění jedné strany odepnout a otočit nebo přemístit na jiné frézovací nebo vyvrtávací centrum a tam obrábění dokončit.

Použitím tohoto centra se podstatně zkracuje celkový čas na obrobení kusu, náklady na přípravky, osobní náklady a podlahová plocha.

Lože stroje:
Robustní lože a stojan stroje jsou vyrobeny z meehanitové litiny, která má pro tento účel jedinečné vlastnosti. Těmi je vynikající tepelná stálost a vysoká tuhost při zachování vysoké přesnosti obrábění.

Vedení pojezdů:
Na pojezdech os X, Y, Z jsou použita lineární válečková vedení. Ty zajišťují vynikající přesnost a tuhost vedení při vysokých rychlostech posuvů.

Pohony pojezdů os:
Tento vysoce přesný a výkonný stroj je vybaven lineárními motory na všech přímých osách. Osy X, Y a Z se pohybují rychlostí až 80 m/min. Kolébka se díky dvěma prstencovým motorům může naklápět až rychlostí 50 ot/min v rozsahu 150° (osa A) a stůl se otáčí rychlostí 120 ot/min (osa C).

Vřeteno:
Pohon nástrojů zajišťuje super přesné a spolehlivé vřeteno integrované s motorem (bez řemenů a řemenic) s rychlostí 18.000 ot/min (volitelně až 30.000 ot/min). Jasnou převahu pohonů vřetene s tímto jedinečným systémem pohonu, kde vřeteno a motor tvoří integrální jednotku, ukazuje lepší dosahovaná kvalita obráběného povrchu díky výrazně přesnějšímu otáčení vřetene. Díky vysokému kroutícímu momentu 168 N·m a širokému rozsahu konstantního výkonu 35 kW není nutná žádná převodovka. Méně součástí také znamená vyšší spolehlivost. Výsledkem této konstrukce je rychlý a výkonný pohon obráběcích nástrojů. Vysoký výkon pohonu vřetene spolu s průběhem kroutícího momentu zajišťují hospodárnost i při vysoko rychlostním obrábění.

Konstrukce otočného stolu:
Otočný stůl s úhlem naklápění 150° je ve standardní výbavě. Stůl se může naklopit z vodorovné polohy do svislé a o dále 30° jak z vodorovné tak ze svislé polohy, celkem je tedy úhel naklápění 150°. Samotný stůl o rozměrech Ø630 x 500 mm se může otáčet o 360°, což dává vysoký stupeň volnosti při obrábění. Obě tyto osy se mohou natáčet po 0,0001° krocích. Stůl je zpevňován hydraulicky.

Zásobník nástrojů:
Zásobník na 30 nástrojů je proveden jako řetězový zásobník. Následující nástroj se připravuje během obrábění předchozí operace, vždy nejkratším směrem. Zásobník nástrojů je chráněn proti odlétávání třísek a odstřiku chladicí kapaliny. Jako zvláštní provedení je možné dodat řetězový zásobník pro 40, 80 nebo 120 nástrojů.

Chlazení:
Chladicí kapalina je na nástroje přiváděna nastavitelnými tryskami.

Řídicí systém:
Stroj je vybaven CNC řídicím systémem MAZATROL MATRIX, který představuje aplikaci nejpokrokovější hardwarové technologie, sdružuje v sobě rychlost a výkon 64 bitového procesoru pro řízení stroje s otevřeností, snadným ovládáním a komunikačnímu schopnostmi počítačů třídy PC s Windows. V používání „umělé inteligence" má MAZAK nejdelší zkušenosti, první dialogový systém uvedl na trh již v roce 1981. V dnešním dialogovém systému MAZAK jsou zabudovány zlepšení a zkušenosti zákazníků z celého světa. Všechny charakteristické vlastnosti nynějšího řídicího systému MAZATROL byly tímto novým systémem MAZATROL MATRIX dále zdokonaleny a ještě rozšířeny o možnost přímého připojení na síť. Stroje vybavené tímto nejnovějším řídicím systémem zajišťují nejenom vysokou přesnost a rychlost, ale i jednoduchou obsluhu.

Ergonomie:
Do pracovního prostoru má obsluha vynikající přístup, vzdálenost od hrudi ke středu otáčení palety je pouhých 500 mm. Pro snazší přehled nad probíhajícími činnostmi stroje bylo podstatně zvětšeno bezpečnostní okno do pracovního prostoru. Ovládací panel je možné natáčet i výškově nastavovat do optimální polohy pro obsluhu. LCD panel má u tohoto stroje velikost 19".

Inteligentní funkce stroje
Inteligentní teplotní štít (ITS) - kompenzace teplotní roztažnosti
monitoruje teploty na důležitých místech stroje a vypočítává a nastavuje kompenzace teplotní roztažnosti tak, aby bylo dosaženo co nejvyšší přesnosti obrábění.

Inteligentní bezpečnostní štít (ISS) - prevence kolizí
pokud obsluha ručně pohybuje osami při seřizování či měření nástroje, lze na displeji zobrazit 3D model stroje na nějm se s předstihem barevně zvýrazní oblast, kde je nebezpečí kolize a posuvy stroje se zastaví, ještě než ke kolizi dojde.

Aktivní kontrola vibrací (AVC) - redukce vibrací
potlačuje vznik vibrací při velmi přesném polohování všech os a zkracuje čas obrábění. Funkce snímá vibrace břitu nástroje, napomáhá tak k dosažení vysoké kvality obrábění a zároveň zabraňuje nadměrnému opotřebování hrotu nástroje.

Hlasový poradce MAZAK (MVA)
slovy informuje, které ovládací prvky byly aktivovány a upozorňuje obsluhu na opatrnost při ručním ovládání. Tato funkce přispívá ke snížení chyb obsluhy.



Pro podrobnější informace nás prosím kontaktujte. Rádi Vám nabídneme optimální sestavu a vybavení pro Vaši výrobu.
