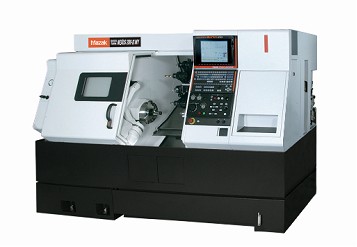

QUICK TURN NEXUS - 200MSY II

Na stále se zvyšující požadavky po vyšších rychlostech, vyšší přesnosti a stále vyšší spolehlivosti odpovídá YAMAZAKI MAZAK novou generací soustružnických center řady Quick Turn NEXUS pro nejvyšší technologické nároky.

Hlavní předností strojů QT NEXUS je mimořádná univerzálnost a produktivnost, možnost obrábění součásti soustružením, frézováním vrtáním a závitováním. Velká revolverová hlava zabraňuje kolizím nástrojů a umožňuje libovolné osazování pevnými nebo poháněnými nástroji.

Vysoká přesnost a spolehlivost hlavního motoru integrovaného s vřetenem zaručují dokonalé opracování povrchu a vysokou geometrickou přesnost obrobených ploch. Motor a vřeteno tvoří jedinou konstrukční skupinu bez použití převodovky nebo řemenů. Integrovaný motor má vysoký kroutící moment a široký rozsah konstantního výkonu. Menší počet dílů pak znamená zvýšení spolehlivosti.

Díky ose Y rozšiřuje tento stroj dosavadní mnohostrannost strojů Quick Turn Nexus a umožňuje tak obrábět ještě složitější tvary obrobků. Vychýlením poháněného nástroje ve směru osy Y tak lze např. vrtat otvory nebo řezat závity mimo osu obrobku nebo frézovat šestihran nebo různá zahloubení. Také přesné obrobení drážky pro pero nástrojem menším než je šířka drážky už není problémem.

Konstrukce osy Y rozkládá hlavní složku řezné síly do dvou směrů, a proto nezatěžuje jednostranně pouze osu Y. Revolverová hlava navíc není vyložená mimo vodicí plochy. Díky této konstrukci stroj snáší výrazně větší obráběcí síly a dovoluje tak obrábění vyššími rychlostmi a úběry.

Standardní zdvih osy Y činí ± 50 mm. Rozsah může být zvláštním příslušenstvím - odpovídajícím držákem rozšířen na 0 až +100 mm anebo 0 až -100 mm.

Použití lineárního vedení u soustruhu zajišťuje mimořádnou rychlost a přesnost polohování. Valivý pohyb u lineárního vedení má mimořádně nízký koeficient tření a tím vylučuje trhavý pohyb i při velmi malých posuvech. Při polohování rychloposuvem vzniká jenom nepatrné množství tepla, takže je dlouhodobě zajištěno obrábění s vysokou přesností. Nový způsob mazání vedení a pohybových šroubů mazacím tukem snižuje provozní náklady a šetří životní prostředí.

Nová 12-ti polohová revolverová hlava, bohatě dimenzovaný pracovní prostor a protivřeteno umožňují bezpečné a výkonné kompletní opracování obrobku z obou stran.

C osa vřetene s rozlišením 0,0001° souvisle řiditelná s osami X a Z a možnost polohování protivřetene rovněž po 0,0001° zvyšují univerzálnost stroje při obrábění poháněnými nástroji. Rozlišení lineárních os X, Y, Z a W (protivřeteno) je 0,0001 mm (0,1 µm).

Velmi rychlé provádění všech pohybů stroje zkracuje vedlejší časy, čímž se zvyšuje efektivita nasazení těchto strojů.

Dle charakteru výroby je možno vybrat si správný typ z široké nabídky automatizačních komponentů, jako jsou portálové roboty, systémy pro posuv tyčí a různé kontrolní funkce umožňují bezobslužný provoz.

Stroj je vybaven v současné době nejpokrokovějším procesorem v 64 bitovém CNC řídicím systému MAZATROL Matrix. Ve spojení nového procesoru pro řízení stroje s PC technologií a Windows XP tak Mazak nabízí rychlost, spolehlivost a snadnost obsluhy spolu s celosvětovým standardem uživatelského rozhraní. Komunikační otevřenost systému umožňuje uživateli snadné začlenění do podnikové sítě, pevný disk o kapacitě 20 GB spolu s dvěma Cardbus sloty a PCMCIA rozhraním představuje řádové vyšší úroveň ukládání a výměny uživatelských programů a dat. V dnešním dialogovém systému MAZAK jsou zabudovány připomínky a zkušenosti zákazníků z celého světa od prvního uvedení na trh v roce 1981.

Většina strojů modelové řady QT Nexus je vyráběna v nejmodernějším CIM závodě na výrobu obráběcích strojů v Evropě - YAMAZAKI Machinery Ltd ve Worcesteru v Anglii.

Inteligentní funkce stroje
Inteligentní teplotní štít (ITS) - kompenzace teplotní roztažnosti
monitoruje teploty na důležitých místech stroje a vypočítává a nastavuje kompenzace teplotní roztažnosti tak, aby bylo dosaženo co nejvyšší přesnosti obrábění.

Inteligentní bezpečnostní štít (ISS) - prevence kolizí
pokud obsluha ručně pohybuje osami při seřizování či měření nástroje, lze na displeji zobrazit 3D model stroje na nějm se s předstihem barevně zvýrazní oblast, kde je nebezpečí kolize a posuvy stroje se zastaví, ještě než ke kolizi dojde.

Hlasový poradce MAZAK (MVA)
slovy informuje, které ovládací prvky byly aktivovány a upozorňuje obsluhu na opatrnost při ručním ovládání. Tato funkce přispívá ke snížení chyb obsluhy.

Pro podrobnější informace nás prosím kontaktujte. Rádi Vám nabídneme optimální sestavu a vybavení pro Vaši výrobu.
