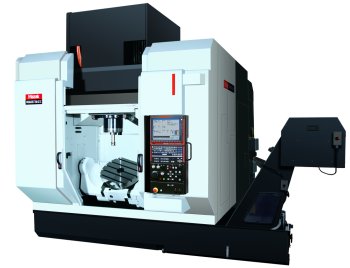

VARIAXIS 730-5X II

Toto nejnovější 5-osé svislé obráběcí centrum od firmy Yamazaki MAZAK je navrženo pro kompletní obrábění malých a středních obrobků.

Obrábění polotovarů ve tvaru kvádru z 5-ti stran snižuje množství potřebných upnutí a zvyšuje se tím rozměrová přesnost obrobků.

Mnoho složitějších obrobků (např. 5-stranné obrábění) vyžaduje zpravidla více upnutí. Při tradičním způsobu je nutné takový obrobek po dokončení obrábění jedné strany odepnout a otočit nebo přemístit na jiné frézovací nebo vyvrtávací centrum a tam obrábění dokončit.

Použitím tohoto centra se podstatně zkracuje celkový čas na obrobení kusu, náklady na přípravky, osobní náklady a podlahová plocha.

Lože stroje:
Robustní lože a stojan stroje jsou vyrobeny z meehanitové litiny, která má pro tento účel jedinečné vlastnosti. Těmi je vynikající tepelná stálost a vysoká tuhost i při těžkém obrábění při zachování vysoké přesnosti obrábění.

Vedení pojezdů:
Na pojezdech os X, Y, Z jsou použita lineární kuličková vedení. Ty zajišťují vynikající přesnost vedení při vysokých rychlostech posuvů.

Pohony pojezdů os:
Nasazením vysoce dynamických přírubových servomotorů pro pohon os je možné dosahovat posuvů až 42 m/min. Vysoce přesné kuličkové šrouby jsou uloženy přímo do litinového lože.

Vřeteno:
Pohon nástrojů zajišťuje super přesné a spolehlivé vřeteno integrované s motorem (bez řemenů a řemenic). Jasnou převahu pohonů vřetene s tímto jedinečným systémem pohonu, kde vřeteno a motor tvoří integrální jednotku, ukazuje lepší dosahovaná kvalita obráběného povrchu díky výrazně přesnějšímu otáčení vřetene. Díky vysokému kroutícímu momentu a širokému rozsahu konstantního výkonu není nutná žádná převodovka. Méně součástí také znamená vyšší spolehlivost. Výsledkem této konstrukce je rychlý a výkonný pohon obráběcích nástrojů. Vysoký výkon pohonu vřetene spolu s průběhem kroutícího momentu zajišťují hospodárnost jak při vysoko rychlostním obrábění, tak při těžkém obrábění.

Konstrukce otočného stolu:
Otočný stůl s úhlem naklápění 150° je ve standardní výbavě. Stůl se může naklopit z vodorovné polohy do svislé a o dále 30° jak z vodorovné tak ze svislé polohy, celkem je tedy úhel naklápění 150°. Samotný stůl o rozměrech 630 x 500 mm se může otáčet o 360°, což dává vysoký stupeň volnosti při obrábění. Obě tyto osy se mohou natáčet po 0,0001° krocích. Stůl je zpevňován hydraulicky.

Zásobník nástrojů:
Zásobník na 30 nástrojů je proveden jako řetězový zásobník. Následující nástroj se připravuje během obrábění předchozí operace, vždy nejkratším směrem. Zásobník nástrojů je chráněn proti odlétávání třísek a odstřiku chladicí kapaliny. Jako zvláštní provedení je možné dodat řetězový zásobník pro 40, 80 nebo 120 nástrojů.

Chlazení:
Chladicí kapalina je na nástroje přiváděna nastavitelnými tryskami.

Řídicí systém:
Stroj je vybaven CNC řídicím systémem MAZATROL MATRIX, který představuje aplikaci nejpokrokovější hardwarové technologie, sdružuje v sobě rychlost a výkon 64 bitového procesoru pro řízení stroje s otevřeností, snadným ovládáním a komunikačnímu schopnostmi počítačů třídy PC s Windows. V používání „umělé inteligence" má MAZAK nejdelší zkušenosti, první dialogový systém uvedl na trh již v roce 1981. V dnešním dialogovém systému MAZAK jsou zabudovány zlepšení a zkušenosti zákazníků z celého světa. Všechny charakteristické vlastnosti nynějšího řídicího systému MAZATROL byly tímto novým systémem MAZATROL MATRIX dále zdokonaleny a ještě rozšířeny o možnost přímého připojení na síť. Stroje vybavené tímto nejnovějším řídicím systémem zajišťují nejenom vysokou přesnost a rychlost, ale i jednoduchou obsluhu.

Inteligentní funkce stroje
Inteligentní teplotní štít (ITS) - kompenzace teplotní roztažnosti
monitoruje teploty na důležitých místech stroje a vypočítává a nastavuje kompenzace teplotní roztažnosti tak, aby bylo dosaženo co nejvyšší přesnosti obrábění.

Inteligentní bezpečnostní štít (ISS) - prevence kolizí
pokud obsluha ručně pohybuje osami při seřizování či měření nástroje, lze na displeji zobrazit 3D model stroje na nějm se s předstihem barevně zvýrazní oblast, kde je nebezpečí kolize a posuvy stroje se zastaví, ještě než ke kolizi dojde.

Aktivní kontrola vibrací (AVC) - redukce vibrací
potlačuje vznik vibrací při velmi přesném polohování všech os a zkracuje čas obrábění. Funkce snímá vibrace břitu nástroje, napomáhá tak k dosažení vysoké kvality obrábění a zároveň zabraňuje nadměrnému opotřebování hrotu nástroje.

Hlasový poradce MAZAK (MVA)
slovy informuje, které ovládací prvky byly aktivovány a upozorňuje obsluhu na opatrnost při ručním ovládání. Tato funkce přispívá ke snížení chyb obsluhy.

Pro podrobnější informace nás prosím kontaktujte. Rádi Vám nabídneme optimální sestavu a vybavení pro Vaši výrobu.
