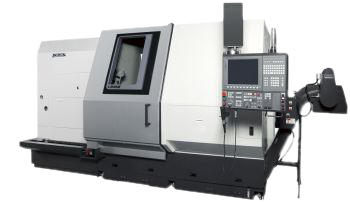

Soustruh s jedním vřetenem a jednou revolverovou hlavou, s osami X, Z, C, s poháněným nástrojem, s koníkem



Soustruhy s jednou revolverovou hlavou světové třídy. Rychlé a přesné obrábění přírubových i dlouhých tyčových součástí velkýh průměrů za dostupnou cenu.

Stroje jsou vybaveny tuhým tříbodově uloženým vřetenem pro velké úběry. Pro minimalizaci teplotních deformací je vřeteník chlazen. Díky možnosti rychle měnit převody a přepínat cívky v motoru vřetena lze stroj používat jak pro běžné, tak pro vysokorychlostní obrábění.

Revolverová hlava s rychlou indexací (0,7 sec) může být osazena poháněnými nástroji (verze M). Hlava je polohována rychlými osami X (15 m/min) a Z (20 m/min) pro zkrácení časů přejezdů. Stroj může být vybaven rychlou a přesnou C-osou a koníkem s manuálním (standard) nebo automatickým zpevněním (opce).

Snadná údržba

• nastavení tlaku sklíčidla a koníku, mazání, atd. lze provádět z přední strany stroje
• bezúdržbové bezkartáčové motory
• omezovače momentu servopohonů minimalizují dopad chyby obsluhy

Příjemné prostředí

• Řídicí systém OSP-P300L je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
• Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.

Hi-tech mechatronické prvky

• Collision Avoidance System – Kontrola kolizí v reálném čase pro automatický nebo manuální režim na základě 3D modelu obrobku a nástrojů.
• Advanced One-Touch IGF (opce) – Jedna obrazovka ukazuje aktuální pozici, 3-D simulaci, seřizovací listy (možnost importu z Excelu) a další. Snižuje se nutnost přepínání obrazovek a pohybů kurzorem. Vytvářet program a editovat další operace je možné přímo z listu procesu. Obsluha je snadná a odpadá nutnost pamatovat si G a M kódy.
• Po interaktivním zadání vstupních údajů (polotovar a výsledný tvar součásti) se automaticky nastaví řezné podmínky a vytvoří se part program, který může být přímo spuštěn (celý nebo po částech). Pokud je detekován problém, je možné jej rychle opravit, a tím urychlit výrobu první součásti.
• Machining Navi L-g (opce) - Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.







Pracovní prostor
Velikost sklíčidla	15 "
Max. oběžný Ø	900 mm
Obráběný Ø - max.	650 mm
Max. obráběná délka	2000 mm
Vřeteno
Otáčky	12 až 2800 (10 až 2400; 31 až 900) ot/min
Zakončení vřetene	JIS A2-11
Vrtání vřetene Ø	110 (130) mm
Výkon	30/22 (37/30) kW
Vedlejší vřeteno
Otáčky	- ot/min
Zakončení vřetene	-
Výkon	- kW
NC koník
Upnutí hrotu	5 MK
Pojezd	170 mm
Revolverová hlava
Počet nástrojových míst	12
Upnutí: vnější obrábění	32 x 32 mm
Upnutí: vnitřní obrábění - Ø	50 mm
Indexace: 1 poloha / 6 poloh	0,7 s
Otáčky hnaného nástroje	40 až 2000 ot/min
Výkon	7,5/5,5 kW
Rychloposuvy
Osa X	15 m/min
Osa Y	- m/min
Osa Z	20 m/min
Osa W	- m/min
Osa C	100 ot/min
Pojezdy
Osa X	440 mm
Osa Y	- mm
Osa Z	2060 mm
Ostatní
Motor čerpadla	400 W
Strojní data
Šířka	5740 mm
Hloubka	3145 mm
Výška	2617 mm
Zastavěná plocha	18,0 m²
Hmotnost stroje	15000 kg

• Instalace a uvedení do provozu u zákazníka, uzavřené potvrzením předávacího protokolu.
• Zaškolení obsluhy na stroji.
• Bezplatná účast dvou osob na programovacím kurzu.
