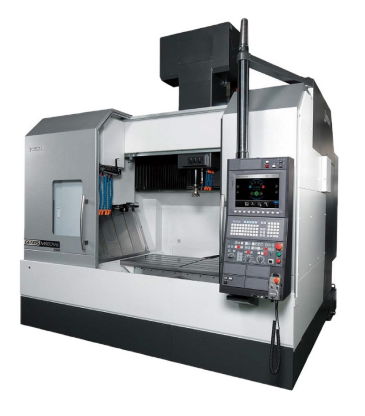

Okuma Genos M660-V-e

výrobce: Okuma
kat. číslo: Genos M660-V-e
SPECIÁLNÍ NABÍDKA:
SKLADOVÝ STROJ S KRÁTKOU DODACÍ LHŮTOU

Tříosé svislé frézovací centrum

Koncepce

GENOS = Global Efficient NO. 1 Standard

Stroje série GENOS M představují přesné tříosé stroje s výborným poměrem cena/výkon, vhodné pro nejrůznější aplikace od malosériové až po velkosériovou výrobu. Tyto stroje mají tuhou dvoustojanovou diagonálně žebrovanou strukturu a symetricky uložené přímé pohony os a vřetena, díky kterým dosahují vysoké kvality a produktivity výroby. Rychlé a výkonné vřeteno s širokým rozmezím otáček je mazáno olejovou mlhou pro dlouhou životnost. Velký důraz je kladen na snadnost obsluhy.

Dlouhodobě stabilní obrábění

Thermo-Friendly Concept je technologie kontroly teplotních deformací zahrnující mechanickou strukturu stroje, krytování, chlazení a aktivní teplotní kompenzaci. Díky ní jsou všechny klíčové komponenty rozměrově stabilní i při změnách okolní teploty a je možné vynechat zahřívací cyklus.

  • Ložiska vřetena jsou symetricky chlazena olejem ve dvojitém plášti.
  • Krabicová struktura stroje je tepelně symetrická, aby vlivem teplot nedocházelo k úhlovým deformacím, které nelze kompenzovat řízením os.
  • Krytování je uzpůsobeno pro odstínění a rozptýlení zdrojů tepla.
  • Doprava třísek po stroji (svody a žlaby se spirálovým dopravníkem) je kompletně izolována od nosné struktury stroje.

Vedlejší časy

V porovnání s předchozí generací stroje byly sníženy vedlejší časy o 35 %. Rychloposuv stroje je 40/32 m/min (X a Y / Z), výměna nástroje trvá 1,2 sec.

Prvky a technologie pro úsporu energie

  • Po dokončení operace se po nastaveném čase vypnou některá zařízení (čerpadlo chlazení vřetena, čerpadlo řezné kapaliny, osvětlení, spirálový třískový dopravník, atd.)
  • V průběhu obrábění je přerušovaně řízen provoz dopravníku třísek.
  • Odstraněna hydraulická jednotka – tišší elektrické zakládání nástrojů do zásobníku.
  • Stroj je vybaven úspornou řídicí jednotkou a servopohony.
  • Není potřeba klimatizace místnosti. Dokud je obsluha v tepelné pohodě, pak stroj i při změnách teploty dosahuje přesnosti strojů v klimatizovaném prostředí.

Příjemná práce

  • Údržba z čelní strany stroje – bez námahy
  • Elektrické přívody, přívody vzduchu a odvod třísek ze zadní strany stroje
  • Žádné prvky údržby nejsou soustředěny po stranách stroje
  • Doširoka otevíratelné dveře
  • Řídicí systém OSP-P300MA-e je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
  • Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
  • Snadno ovladatelný panel s 15“ dotykovou obrazovkou odolnou proti poškrábání zobrazí mnohem více informací než dříve.
  • Panel disponuje rozhraním Ethernet a USB, kapacita vnitřní paměti je 2 GB.
  • Snadná editace příkazů v programu jedním dotykem

Hi-tech mechatronické prvky

  • Hi-Cut Pro – nastaví rychlosti a zrychlení pro ostřejší hrany a plynulejší zaoblení
  • Hi-G Control – nastaví zrychlení a zpomalení pohonů os pro omezení vibrací a rychlejší polohování
  • Machining Navi M-g (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.
  • Advanced One-Touch IGF-M – po interaktivním zadání vstupních údajů (polotovar a výsledný tvar součásti) se automaticky nastaví řezné podmínky a vytvoří se part program, který může být přímo spuštěn (celý nebo po částech). Pokud je detekován problém, je možné jej rychle opravit, a tím urychlit výrobu první součásti.
