ShrinkSet TMM - Parlec - Katalog - Misan

výrobce: Parlec
kat. číslo: ShrinkSetTMM

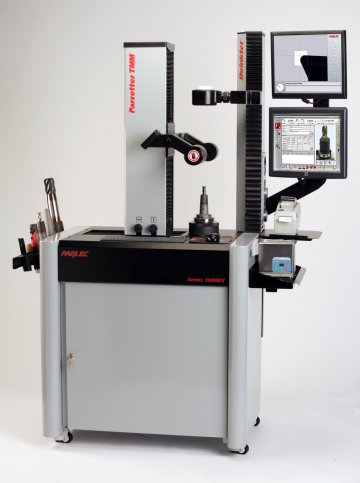

Jediněčná kombinace měřicího a seřizovacího přístroje s tepelným upínačem do jednoho univerzálního přístroje. Konstrukce hlavních částí zaručuje mikrónovou opakovatelnost měření. Profil měřeného nástroje je snímán kamerou a vyhodnocován jednoduše ovladatelným systémem.

Měřicí rozsah
Max. délka nástroje: 600 mm
Max. průměr nástroje: 420 mm
(dalších 25 mm přejezd vpravo od vřetene pro soustružnické nože)

Rozlišení
0,0005 mm Heidenhain enkódery
0,001 mm přesnost polohování

Lineární vedení
Přesná lineární vedení na obou osách

Polohování
Ergonomické rychlé polohování poskytuje plynulý pojezd bez námahy

Konstrukce stroje
Odlitek z tvárné litiny se symetrickou konstrukcí eliminující kroucení při tepelných změnách

Vřeteno
kužel ISO 50 s redukcemi na upínací systémy SK, CAT, BT, NMBT a BIG-PLUS

Tepelně upínané nástroje
Standardní hlava: průměr 4 – 32 mm
Volitelná hlava: průměr 32 – 50 mm

Polohování při tepelném upínání
Automatické pneumatické pojíždění a aretování indukční hlavy. Nástrojová sestava s vřetenem se po přesném vedení automaticky přesouvá do chladicí zóny

Rozměry a hmotnost
Šířka: 1552 mm
Hloubka: 825 mm
Výška: 1947 mm
Hmotnost: 340 kg

Napájení
Seřizovák: 110 V, 60 Hz až 230 V, 50 Hz
Indukční ohřev: 400 – 480 V, 3 fáze, 16 A
Vzduch: 6,2 – 7,6 bar

Výkonný, vysoce účinný indukční ohřev
• bezpečná a rychlá manipulace
• automatická pozice indukční hlavy
• frekvenční generátor o výkonu 10 kW pro ohřev upínačů karbidových a HSS nástrojů
• průměr nástroje 4 – 32 mm opce 32 – 50 mm

PGC Plus - intuitivní ovládací software s databází nástrojů
• bezpečná a rychlá manipulace
• plánování inspekce nástrojů
• export naměřených dat do většiny řídicích systémů strojů
• postaveno na MySQL databázi
• plně podporuje sítě client-server

Jednoduché, jednoobrazovkové rozhraní
• 17" dotykový LCD pro ovládání
• cykly pro tepelné upínání jsou dostupné přes jedno tlačítko
• uživatelské nastavení parametrů
• kompenzace teplotní délkové roztažnosti přímo na obrazovce

Technologie Cool-to-the-Core™ - ochlazení až k jádru
• nástroj sjíždí do chladicí lázně i s vřetenem (patentováno)
• do 2 minut je nástroj s držákem ochlazený, osušený a připraven k použití na stroji

Další vybavení
• vana s chladicím médiem pro ochlazování držáků s nástroji
• zásobník na odkládání nástrojů
• tiskárna štítků s nastavitelným formátem tisku
• tuhá, symetrická konstrukce pro velice přesná měření

Měřicí systém ParleVision PSC
• snímámí CMOS kamerou s vysokým rozlišením
• 70násobné zvětšení
• jednoduše přístupné seřizovací a měřicí funkce
• přehledné zobrazení všech měřených parametrů

Pro podrobnější informace nás prosím kontaktujte. Rádi Vám nabídneme optimální sestavu a vybavení pro Vaši výrobu.
