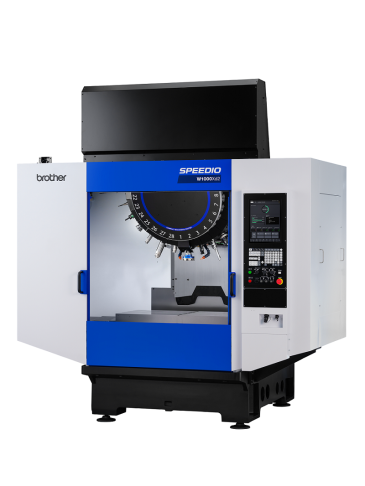

SPEEDIO W1000Xd2

výrobce: Brother
kat. číslo: W1000Xd2
Nová generace kompaktního vysokorychlostního obráběcího centra s křížovým stolem

Koncepce

Konstrukce stroje vychází z pohybu křížového stolu v osách X/Y a vřeteníku s bubnovým zásobníkem pohybujícím se v ose Z. Bubnový zásobník pojme 28 (volitelně 21) nástrojů s upínacím kuželem #30 (BBT30 BigPlus). Rám stroje, sloup, stůl i lože byl navržen za pomoci numerické analýzy pro dosažení vysoké tuhosti.



Vřeteno je nabízeno ve čtyřech variantách: standardně s max. 10.000 ot/min (40 Nm), volitelně s max. 10.000 ot/min ale se zvýšeným krouticím momentem92 Nm (High Torque - HT), dále  s max. 12.000 ot/min (40 Nm) a s max. 16.000 ot/min se zvýšenými maximálními otáčkami, ale sníženým kroutícím momentem.



Díky velice rychlé výměně nástroje (tříska-tříska za 1,4 s, tj. zastavení vřetene z 10.000 ot/min – výměna nástroje – roztočení na 10.000 ot/min) a vysokým posuvům (X/Y/Z 50/50/56 m/min) je stroj vhodný pro produktivní obrábění.



Stroj je vybaven novým řídicím systémem D00 umožňující jak programováni v jazyce EIA/ISO, tak i ve vlastním dialogovém jazyce. Řídicí systém také umožňuje simultánní řízení až 4 os (X, Y, Z a jedné osy rotačního stolu A, B). Stroj je standardně vybaven teplotní kompenzací na všech osách X, Y a Z bez vlivu na celkový čas obrábění. Systém D00 umožňuje monitorování stavu stroje přes webový prohlížeč, dokáže přenášet velké programy vysokou rychlostí z/do stroje, monitorovat průběh krouticího momentu. Zvýšena je kapacita paměti pro programy a databázi nástrojů na 500MB (volitelně 3GB), max. počet uložených programů je 4000. Automaticky je monitorována pravidelná údržba stroje.



Řada SPEEDIO je vybavena vylepšenými algoritmy pro 3D obrábění (High Acuracy Mode B1, volitelně B2), které umožňují rychlejší a přesnější obrábění 3D ploch. Pomocí 6ti M-kódů je možné volit mezi nejrychlejším a méně přesným obráběním až k vysoce přesnému a pomalejšímu obrábění. Plochy jsou vyhlazenější a přesto rychleji obrobené než u předcházejících modelů.



Pro snadnější přenos programů a nástrojových dat lze využít USB nebo Ethernet rozhraní.

Stroje řady SPEEDIO jsou šetrné vůči životnímu prostředí, výrazně snížily spotřebu energie díky šetřícím funkcím jako např. automatické vypínání čerpadel chlazení, osvětlení, standby mode, a dokonce vypnutí celého stroje, pokud se přednastavenou dobu na stroji nic neděje.



Možnosti obrábění

  Vřeteno Slitina hliníku Šedá litina 12 050
Vrtání 10.000 ot/min ø32; 0,2 mm/ot ø28; 0,15 mm/ot ø25; 0,1 mm/ot
  10.000 HT ø40; 0,2 mm/ot
ø30; 0,7 mm/ot
ø34; 0,15 mm/ot
ø26; 0,4 mm/ot
ø30; 0,15 mm/ot
ø26; 0,25 mm/ot
  16.000 ø24; 0,2 mm/ot ø22; 0,15 mm/ot ø18; 0,1 mm/ot
Závitování 10.000 M27x3 M24x3 M16x2
  10.000 HT M39x4 M33x3,5 M27x3
  16.000 M22x2,5 M18x2,5 M14x2
Frézování 10.000 960 cm3/min
100 x 3,2 x 3000
137 cm3/min
40 x 6 x 573
100 cm3/min
40 x 5,2 x 484
šířka x hl. x posuv
[mm x mm x mm/min]
10.000 HT 1700 cm3/min
100 x 5,7 x 3000
137 cm3/min
40 x 6 x 573
100 cm3/min
40 x 5,2 x 484
  16.000 660 cm3/min
100 x 2,2 x 3000
73 cm3/min
40 x 3,2 x 573
48 cm3/min
40 x 2,5 x 484



Vysokorychlostní obráběcí centrum SPEEDIO je nabízeno v typových řadách lišících se rozsahem pojezdu v ose X (typ S300Xd1: X = 300 mm, typ S500Xd1: X = 500 mm, typ S700Xd1 X = 700 mm typ W1000Xd2 X =1000 mm).



Představení stroje





Obrábění duralu, vřeteno High torque 10.000 ot/min





Obrábění oceli, vřeteno High torque 10.000 ot/min





Obrábění nerezové oceli, vřeteno High torque 10.000 ot/min
