Automatizované pracoviště Okuma LU-S1600

Misan
30. 7. 2020 16:04
Čtenářů: 5383 | Fotogalerie
Misan s.r.o. připravil automatizaci pro 4-osý CNC soustruh Okuma LU-S1600. Naše řešení je založeno na portálovém zakladači OGL a skluzových zásobnících materiálu.



Okuma - jeden z největších světových výrobců číslicově řízených obráběcích strojů - připravuje stroje pro automatizaci realizovanou dle konkrétních požadavků zákazníků v nejrůznějších koutech světa. Misan s.r.o. jakožto výhradní zástupce Okumy pro ČR a SR navazuje na tuto přípravu vlastními řešeními automatizace.

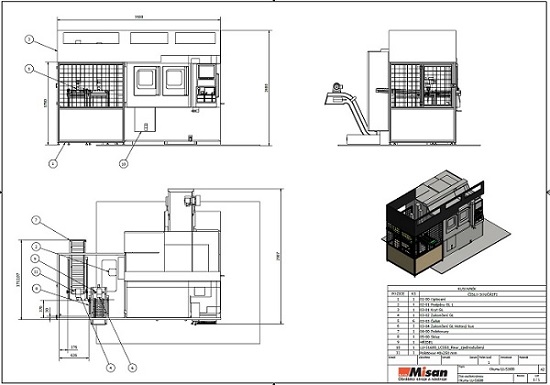

Typickým příkladem automatizace jsou portálové zakladače Okuma řady OGL, které lze objednat v různých délkách a nosnostech k celé řadě soustružnických a soustružnicko-frézovacích strojů. V konkrétním realizovaném případě se jedná o portálový zakladač OGL5-OII s nosností chapadel 2x 3kg ve spojení s kompaktním 4-osým soutruhem Okuma LU-S1600 . Misan s.r.o. zde doplnil jednoduchý systém skluzových zásobníků pro polotovary a hotové obrobky s detekcí připravenosti polotovaru pro nakládání do pracovního prostoru stroje a kontrolou zaplnění výstupního zásobníku obrobků.

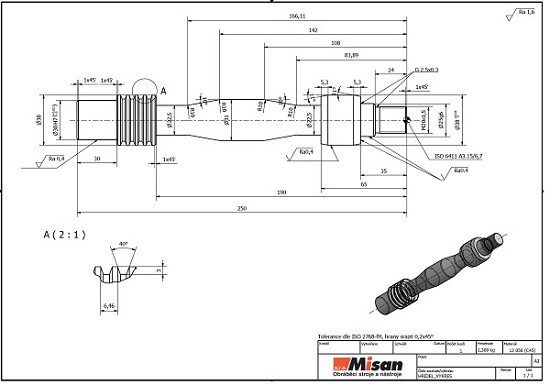

Vlastní technologická aplikace sosutružení hřídelového dílce vychází z ocelového polotovaru (přířez průměru 40mm a délky 250mm) obrobeného produktivními metodami s efektivním využitím současného obrábění oběma nožovými hlavami do podoby hřídele dle výkresové dokumentace. Video této aplikace můžete shlédnout na našem YouTube kanálu ZDE.













Fotogalerie:

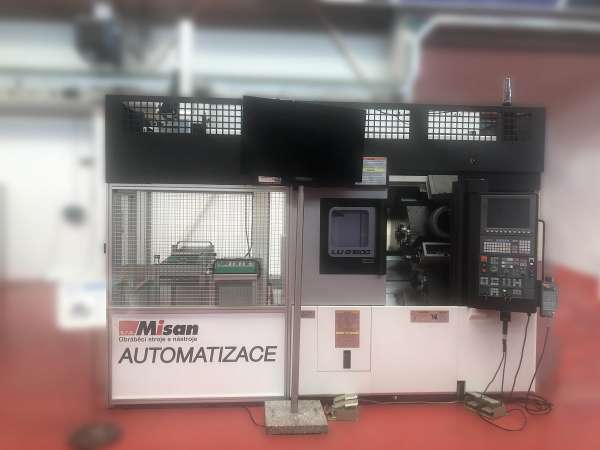

Okuma LU-S1600 se zakladačem OGL5 (1)
#1 Okuma LU-S1600 se zakladačem OGL5 (1)

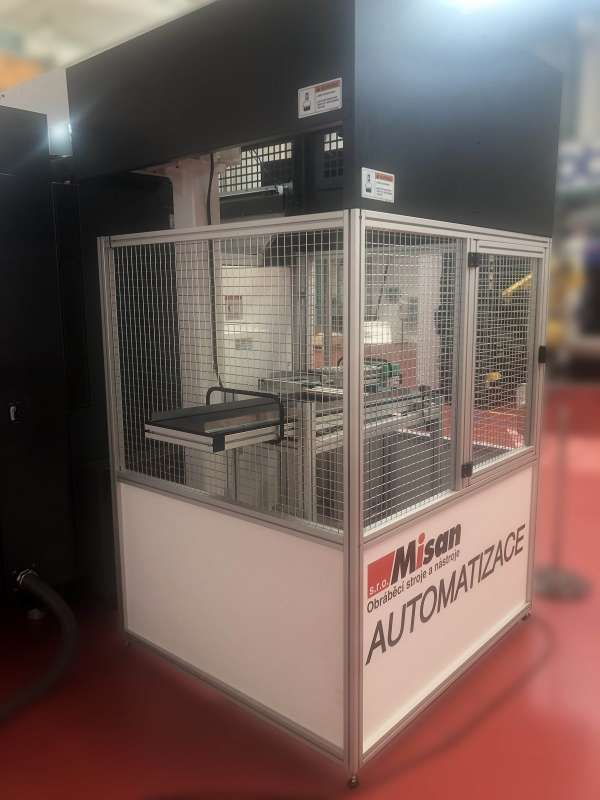

Okuma LU-S1600 se zakladačem OGL5 (2)
#2 Okuma LU-S1600 se zakladačem OGL5 (2)

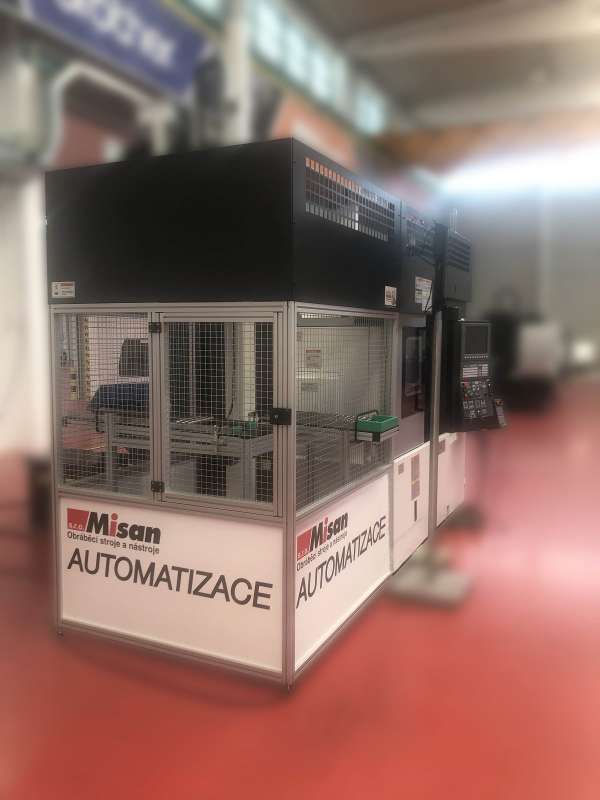

Okuma LU-S1600 se zakladačem OGL5 (3)
#3 Okuma LU-S1600 se zakladačem OGL5 (3)

Okuma LU-S1600 se zakladačem OGL5 (4)
#4 Okuma LU-S1600 se zakladačem OGL5 (4)
