výrobce: Okuma
kat. číslo: LB3000 EXII (MYC-450) ARMROID

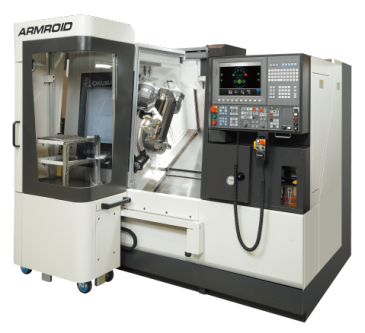

Soustruh s jedním vřetenem a jednou revolverovou hlavou, s osami X, Y, Z a C, s poháněnými nástroji s koníkem a vestavěnou automatizací



SPACE EX = Speed Power Accuracy Compact Environment EXcellent



Série Space turn LB EX se stala světovým standardem. Vynikající funkce a výkon tohoto nejprodávanějšího soustruhu byly ještě vylepšeny na novou úroveň, aby nabídly vše, co je možné po NC soustruhu požadovat. Nabízí nejvyšší produktivitu při maximální konkurenceschopnosti.

V provedení Armroid je robot zabudován v pracovním prostoru stroje a ovládán z řídícího systému stroje. Tato kombinace představuje novou generaci symbiózy mechaniky stroje s pohony, řízením a odměřováním Okuma a nového typu robota, který zajišťuje nejen automatizaci výroby ale může v průběhu obrábění i aktivně podporovat technologii.

Při zachování všech parametrů, výhod a předností soustružnického centra představuje Armroid  novou generaci robotů. V tomto případě s nosností do 5 kg pro hřídelové i přírubové součásti. Provedení LB3000 EXII Armroid  je v současně dostupném provedení pro všechny varianty LB3000 EXII s koníkem. Zásobník polotovarů a obrobených dílů umístěný posuvně na přední straně stroje umožňuje použití stroje i s ruční obsluhou. Zásobníky umožňují založení až 60 polotovarů dle typu obrobku. Při ruční obsluze je robot složen nad hl. vřeteníkem LB3000 EXII a nezasahuje do pracovního prostoru stroje. Nad hlavním vřeteníkem je uložen i zásobník 3 ks nástavců ruky robota, které jsou určené nejen pro manipulaci s obrobkem, ale i jako přídavné chlazení a čištění pracovního prostoru  nebo jako aktivní podpěra s rolnami pro potlačení chvění u dlouhých štíhlých obrobků.

Stroj i robot pod jednou kontrolou

Řídicí systém s dotykovou obrazovkou OSP-P300SA je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je jeho otevřenost a schopnost rozšiřovat svou činnost i na další zařízení. Robotická ruka Armroidu je řízena ze systému stroje  a řídící systém sám kontroluje pohyb ruky s ohledem na možné kolizní situace. Obsluha se tak nemusí seznamovat s automními systémy řízení robota  a interaktivním způsobem zadává pouze rozměry polotovaru a výchozí a konečné body manipulační dráhy robota. Jejich najetí je možné realizovat i pomocí ručního kolečka stroje.



Parametry robota Armroid - LB3000 EXII (MYC-450)

Typ robota	Armroid - LB3000 EXII
Nástavec ruky robota pro hřídele	A101 paralelní 2 čelisťové
Max. váha polotovaru	5 kg
Zdvih čelisti	9 mm
Rozsah upnutí	φ 20-80 mm
Max. délka polotovaru	385 mm
Nástavec ruky robota pro příruby	3-čelisťové
Zdvih čelisti	9 mm
Max. prúměr polotovaru	φ 150mm
Max délka polotovaru	dle tvaru do max.10 kg
Podpěra s válečky	φ 20-80 mm
Max. délka polotovaru	375 mm
Nástavec oplachu třísek	Použití s polotovarem do φ135 mm



Dlouhodobě stabilní obrábění

• Vyšší teplotní stabilita s oceněným Thermo-Friendly Conceptem, použitým u všech soustruhů této série. Zvyšuje přesnost nejen při soustružení, ale také při použití osy Y a rotačních nástrojů. Zvýšení okolní teploty o 8°C způsobí rozdíl 5 μm v ose X (změřeno na LB3000 EX (L) během 24 hod).
• Konstrukce skloněného skříňového lože si vysloužila dobrou pověst, a proto je používána i pro nové modely. Zaručuje termální stabilitu a vysokou tuhost pro stabilní a přesnou výrobu i při velkých úběrech.

Navrženo s dostatečnou výkonovou kapacitou

• Motor PREX  (Permanent magnet interpolation reluctance motor with multilayer slit structure) zabudovaný do vřetene s velkým vrtáním zvládne těžké i vysokorychlostní obrábění stabilně v kvalitě, kterou byste očekávali u strojů o třídu výše. Tyto motory s vysokou účinností jsou také použity pro kompaktní frézovací vřetena (verze M).
• Motory PREX jsou určeny pro vestavbu do vřeten obráběcích strojů. Jsou efektivnější a výkonnější díky velkému počtu štěrbin a malému množství permanentních magnetů na rotoru. Díky tomu mohou být kompaktnější a mají menší setrvačné hmoty. V porovnání s předchozí generací indukčních motorů jsou úspornější o 5 – 13 %. Tyto motory získaly pro svůj výjimečně úsporný provoz ocenění Japonské Strojní Federace.

Všestrannost

• NC koník je možné nastavit až na 10 poloh pro rychlejší výrobu bez nutnosti přenastavení. Přítlak koníku může být přepínán (vysoký/nízký) během obrábění jedné součásti. Vysoká přesnost polohování je dosažena použitím kuličkového šroubu.
• Y-osa s velkým zdvihem umožňuje obrábění nepravidelně tvarovaných součástí na jedno upnutí (verze MY, MYW).
• Stroje ve verzích W, MW s MYW jsou vybaveny protivřetenem, díky němuž lze obrábět součást z druhé strany bez ručního přepínání součásti.
• Funkce variace otáček soustružnického vřetene pro eliminaci samobuzeného kmitání při obrábění.

Prvky a technologie pro úsporu energie

• Po dokončení operace se po nastaveném čase vypnou některá zařízení (čerpadlo chlazení vřetena, oplach třísek, osvětlení, čerpadlo hydrauliky, atd.)
• V průběhu obrábění je přerušovaně řízen provoz dopravníku třísek a odsávání pracovního prostoru.
• Není potřeba klimatizace místnosti. Dokud je obsluha v tepelné pohodě, pak stroj i při změnách teploty dosahuje přesnosti strojů v klimatizovaném prostředí.
• Stroj je vybaven úspornou řídicí jednotkou a pohony PREX.

Příjemné prostředí

• Snadno ovladatelný panel s 15“ dotykovou obrazovkou odolnou proti poškrábání zobrazí mnohem více informací než dříve.
• Panel disponuje rozhraním Ethernet a USB, kapacita vnitřní paměti je 2 GB.
• Řídicí systém OSP-P300L je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z  významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
• Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
