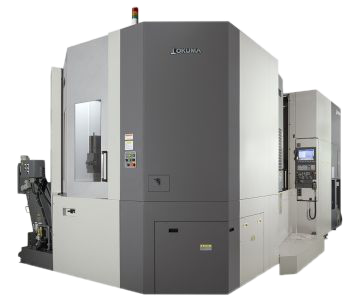

Okuma MB-10000H-T

výrobce: Okuma
kat. číslo: MB-10000H-T
Čtyřosé vodorovné obráběcí centrum s rotační výměnou palet

Koncepce

Stroje MB-H jsou čtyřosá vodorovná obráběcí centra s rotační výměnou palet stabilně dosahující vysoké přesnosti, spolehlivosti, produktivity. Tyto stroje pro sériovou výrobu nebo výrobu forem se vyznačují velkým pracovním prostorem, rychlými posuvy a nízkými provozními náklady díky delším servisním intervalům vřetena, snadnější údržbě a vynikajícímu systému mazání.

Produktivita

Díky tuhostně optimalizovanému stojanu a silnějším motorům na osách v kombinaci s kuličkovými šrouby uloženými ve vyztužených konzolách lze dosáhnout ve všech osách rychloposuvu 50 m/min.
Vedlejší časy redukuje rychlá výměna nástroje 2,0 sec (5,2 / 6,2 sec tříska-tříska). Standardní řetězový zásobník pro 40 nástrojů lze volitelně změnit za zásobník až pro 400 nástrojů (opce). Výměna palety trvá 14,5 / 20,0 sec. Rotační systém výměny 2 palet lze rozšířit na systém s 6/10/12 paletami nebo pružný výrobní systém pro více strojů (opce, PVS pouze pro MB-8000H).

Podle účelu použití (obráběného materiálu) lze volit z široké nabídky vřeten

  • Standardní: 6.000 ot/min; 30/22 kW; 606/349 Nm
  • Širší rozsah: 12.000 ot/min; 37/26 kW; 419/194 Nm
  • Velmi těžké: 6.000 ot/min; 45/37 kW; 1.071/637 Nm

Přesnost
Thermo-Friendly Concept je technologie kontroly teplotních deformací zahrnující mechanickou strukturu stroje, krytování, chlazení a aktivní teplotní kompenzaci. Díky ní jsou všechny klíčové komponenty rozměrově stabilní i při změnách okolní teploty a je možné vynechat zahřívací cyklus.

  • vyztužené konzoly uložení kuličkových šroubů
  • chlazené kuličkové šrouby; chlazení konzoly motoru Y-osy
  • indexování stolu 0,001° (opce)

Příjemná práce

  • Stroj je vybaven stropními dveřmi nad pracovním prostorem pro přímé naložení obrobku.
  • Efektivní odvod třísek ze stroje zajišťuje spirálový dopravník (pod výměnou palet) a článkový dopravník (skrz lože pod stojanem) izolovaný od struktury stroje.
  • Oplach třísek zamezuje shromažďování třísek v pracovním prostoru stroje. Opláchnuty jsou ve vhodný okamžik také upínače palet.
  • Nástrojová sonda pro automatickou délkovou kompenzaci nástroje / detekci poškození nástroje s přesností 1 μm (opce)
  • Obrobková měřící sonda s přesností 1 μm pro nastavení nuly (opce)
  • Řídicí systém OSP-P300M je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
  • Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
  • Snadno ovladatelný otočný panel s 15“ dotykovou obrazovkou odolnou proti poškrábání zobrazí mnohem více informací než dříve.
  • Panel disponuje rozhraním Ethernet a USB, kapacita vnitřní paměti je 2 GB.

Hi-tech mechatronické prvky

  • Hi-Cut Pro – nastaví rychlosti a zrychlení pro ostřejší hrany a plynulejší zaoblení
  • Hi-G Control – nastaví zrychlení a zpomalení pohonů os pro omezení vibrací a rychlejší
  • Machining Navi M-g (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.
  • Machining Navi M-i (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém automaticky mění otáčky vřetena.
  • Collision Avoidance System (opce) – Kontrola kolizí v reálném čase pro automatický nebo manuální režim na základě 3D modelu obrobku a nástrojů.
  • Advanced One-Touch IGF (opce) – Jedna obrazovka ukazuje aktuální pozici, 3-D simulaci, seřizovací listy (možnost importu z Excelu) a další. Snižuje se nutnost přepínání obrazovek a pohybů kurzorem. Vytvářet program a editovat další operace je možné přímo z listu procesu. Obsluha je snadná a odpadá nutnost pamatovat si G a M kódy.
  • One Touch Spreadsheet (opce) – umožňuje použít tabulky programu Excel přímo v systému
  • Turning Cut (opce) - aproximační vyvrtávání – umožňuje provádět soustružnické operace na vnitřním i vnějším průměru včetně závitování rotací osy nástroje (vřetena) kolem osy obráběného průměru při současném natáčení břitu nástroje, který tak zůstává stále v kontaktu s obrobkem.
