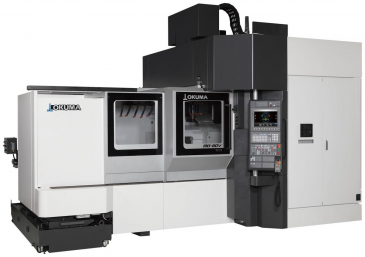

Okuma MB-80V

výrobce: Okuma
kat. číslo: MB-80V
Tříosé svislé frézovací centrum

Koncepce

ACE Center = Accuracy/Speed/Power Communication Ecology

Stroje řady jsou přesná tříosá centra, která vyhoví vašim požadavkům na produktivitu, kvalitu opracování a snadnou obsluhu.

Dlouhodobě stabilní obrábění

Thermo-Friendly Concept je technologie kontroly teplotních deformací zahrnující mechanickou strukturu stroje, krytování, chlazení a aktivní teplotní kompenzaci. Díky ní jsou všechny klíčové komponenty rozměrově stabilní i při změnách okolní teploty a je možné vynechat zahřívací cyklus. Zvýšení okolní teploty o 8°C způsobí rozdíl 8 / 10 μm (změřeno na MB-46V, MB-56V a MB-80V / MB-66V během 24 hod).

Přesnost (testovaná dle ISO 230-2)

  • Dvoustranná přesnost nastavení polohy osy X-Y-Z: 1,7 - 2,4 - 2,2 μm na zdvihu 560 – 460 – 460 mm
  • Dvoustranná opakovatelnost nastavení polohy osy X-Y-Z: 1,0 – 1,3 – 1,0 μm na zdvihu 560 – 460 – 460 mm
  • Rovinnost 6 μm na ploše 800 x 500 mm
  • Kruhovitost 1,65 μm na průměru 150 mm; 2 m/min

Rychlost

Rychloposuv stroje je 42/32 m/min (X a Y / Z). Stroj je možno volitelně vybavit vřeteny s vyššími otáčkami (opce) než standardních 15.000 ot/min, a to 20.000 ot/min, nebo naopak vřetenem s vyšším výkonem a krouticím momentem s nejvyššími otáčkami 12.0000 ot/min..

Výkon

Konstrukce nosných dílů stroje je pomocí FEM analýzy tuhostně vyvážená pro výkonové obrábění. Tuhost zvyšuje také sloučení konzoly uložení pohonů s rámem stroje a minimalizace převisu vřetena od vedení osy Z.
Výkon frézování je 669 cm3/min pětibřitou čelní frézou ø100 mm nebo 704 cm3/min hrubovací stopkovou frézou ø20 mm (mat. S45C) při použití vřetena 12.000 ot/min (opce).

Komunikace

  • Řídicí systém OSP-P300MA je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
  • Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
  • Snadno ovladatelný panel s 15“ dotykovou obrazovkou odolnou proti poškrábání zobrazí mnohem více informací než dříve.
  • Panel disponuje rozhraním Ethernet a USB, kapacita vnitřní paměti je 2 GB.

Hi-tech mechatronické prvky

  • Hi-Cut Pro – nastaví rychlosti a zrychlení pro ostřejší hrany a plynulejší zaoblení
  • Hi-G Control – nastaví zrychlení a zpomalení pohonů os pro omezení vibrací a rychlejší
  • Super-NURBS (opce) – speciálně vyvinutá funkce zpracování zakřivených ploch pro vysokorychlostní a přesné a kvalitní obrobení jakéhokoliv tvaru. Naprogramovanou dráhu nástroje upraví tak, aby se nástroj pohyboval plynule bez náhlých změn, které způsobují otřesy a vibrace. Tato funkce je nepostradatelná pro obrábění forem.
  • Machining Navi M-g (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.
  • Machining Navi M-i (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém automaticky mění otáčky vřetena.
  • Collision Avoidance System (opce) – Kontrola kolizí v reálném čase pro automatický nebo manuální režim na základě 3D modelu obrobku a nástrojů.
  • Advanced One-Touch IGF (opce) – Jedna obrazovka ukazuje aktuální pozici, 3-D simulaci, seřizovací listy (možnost importu z Excelu) a další. Snižuje se nutnost přepínání obrazovek a pohybů kurzorem. Vytvářet program a editovat další operace je možné přímo z listu procesu. Obsluha je snadná a odpadá nutnost pamatovat si G a M kódy.
  • One Touch Spreadsheet (opce) – umožňuje použít tabulky programu Excel přímo v systému

Ekologie a ergonomie

  • prvky údržby soustředěny na jednom místě
  • doširoka otevíratelné dveře
  • výška upínací plochy stolu stroje 900 mm nad podlahou
  • odstraněna hydraulická jednotka – tišší elektrické zakládání nástrojů do zásobníku
  • plně zakrytovaný stroj (včetně stropu)
  • použity úsporné motory PREX
  • Motory PREX (Permanent magnet interpolation reluctance motor with multilayer slit structure) jsou určeny pro vestavbu do vřeten obráběcích strojů. Jsou efektivnější a výkonnější díky velkému počtu štěrbin a malému množství permanentních magnetů na rotoru. Díky tomu mohou být kompaktnější a mají menší setrvačné hmoty. V porovnání s předchozí generací indukčních motorů jsou úspornější o 5 – 13 %. Tyto motory získaly pro svůj výjimečně úsporný provoz ocenění Japonské Strojní Federace.
