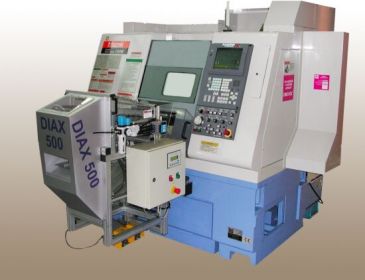

Manipulátor DIAX-500

výrobce: Misan
kat. číslo: DIAX-500

Vysoce dynamický manipulátor pro nakládání a vykládání hřídelových polotovarů.

Ideální prostředek k zefektivnění sériové výroby na CNC soustruzích.

Koncepce

V základním provedení se dvěma pneumatickými lineárními jednotkami pro upnutí polotovaru mezi hroty nebo do sklíčidla a podepření koníkem.

V provedení se dvěma hlavními pneumatickými lineárními jednotkami a pomocnou jednotkou pro zasunutí polotovaru do sklíčidla při upnutí v čelistech nebo kleštině.

Standardní specifikace manipulátoru DIAX 500

Rozsah použití Největší průměr polotovaru D max mm 50
Nejmenší průměr polotovaru D min mm 12
Největší délka polotovaru L max mm 250
Nejmenší délka polotovaru L min mm 30
Způsob upnutí pro L < 3D   letmo v čelistech
nebo kleštině sklíčidla
Způsob upnutí pro L > 3D   mezi hroty s unašečem
nebo sklíčidlo + koník
Čas vyložení/naložení  sekunda 5
Zdvih / posuv Zdvih nakládací / vykládací ruky (osa X) mm 500
Podélný pojezd manipulátoru do seřizovací polohy (osa Z) mm 500
Zdvih válce otevírání / zavírání dveří mm 300
Rychlost vykládacího ramene mm/min 50 000
Rychlost nakládacího ramene mm/min 50 000
Rychlost příčného ramene mm/min 60 000
Rychlost válce ovládání dveří mm/min 50 000
Řízení typ autonomního řídícího systému FESTO FC600
Počet vstupů   24
Úroveň vstupů Volt 24V
Počet výstupů   12
Úroveň výstupů Volt 24V
Vnější rozměry Výška manipulátoru mm 1090
Šířka manipulátoru mm 680
Délka manipulátoru mm 910
Hmotnost Hmotnost včetně elektroskříně a řídicího systému kg 45
Spotřeba Spotřeba elektrické energie W 50
Spotřeba stlačeného vzduchu m3/hod 0,5
