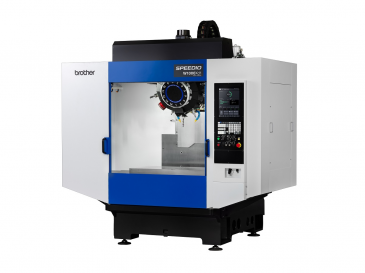

SPEEDIO W1000Xd1

výrobce: Brother
kat. číslo: W1000Xd1
Nová generace kompaktního vysokorychlostního obráběcího centra s křížovým stolem

Technická data

Pracovní stůl


Velikost upínací plochy1100 x 500 mm
Max. zatížení stolu300 (400) kg
T drážky3x14H8 mm
Rozteč T drážek125 mm

Rozsah pojezdů


Osa X1000 mm
Osa Y500 mm
Osa Z300 mm
Vzdálenost vřeteno-stůl180-480 mm

Posuvy


Rychloposuv X/Y/Z50/50/56 m/min
Max. pracovní posuv30 m/min

Pracovní vřeteno


Rozsah otáček10-10000 (16-16000 opce) ot/min
Max. otáčky pro řezání závitu6000 (27000 vř. max. 8000) ot/min
Typ upínáníMAS-BBT30
Výkon motoru - 10 min. / trvale10,0/6,9 (12,8/9,2 vř. 10000HT, 7,4/4,9 vř. 16000) kW

Nástrojový zásobník


Typ zásobníkububnový
Počet nástrojových míst14 nebo 21
Max. průměr nástroje110 mm
Max. délka nástroje250 mm
Max. hmotnost nástroje3 kg
Max. hmotnost všech nástrojů25 (14 pozic), 35 (21 pozic) kg
Čas výměny nástroje (tříska - tříska)1,2 s

Ostatní


Řídicí systémCNC-D00
Tlakový vzduch0,4 - 0,6 MPa
Spotřeba vzduchu45 L/min

Strojní data


Příkon stroje - max. / trvale9,5 (10,4 vř. 10000HT, 9,5 vř. 16000) kVA
Provozní napětí a frekvence proudu400 V, 50 Hz
Šířka2410 mm
Hloubka2443 mm
Výška2553 mm
Zastavěná plocha4,99 m²
Hmotnost stroje3350 kg

Přesnost


Přesnost polohování0,006 - 0,020 mm
Opakovatelnost nastavení polohy±0,002 mm
